- 旗云中天全天空成像仪SkyCam7N
详细信息
品牌:旗云中天 型号:SkyCam7N 测量参数:总辐射
SkyCam7N全天空成像仪可以组网自动连续记录昼夜全天空云状/云量分布数据。设备具有更宽的视场角,红外云图视场角可达180°,可用于气象观测、环境监测、气候研究、天气预报、太阳能评估及监测、光功率预测、电站设计、农林生态建筑设计、卫星验证等。

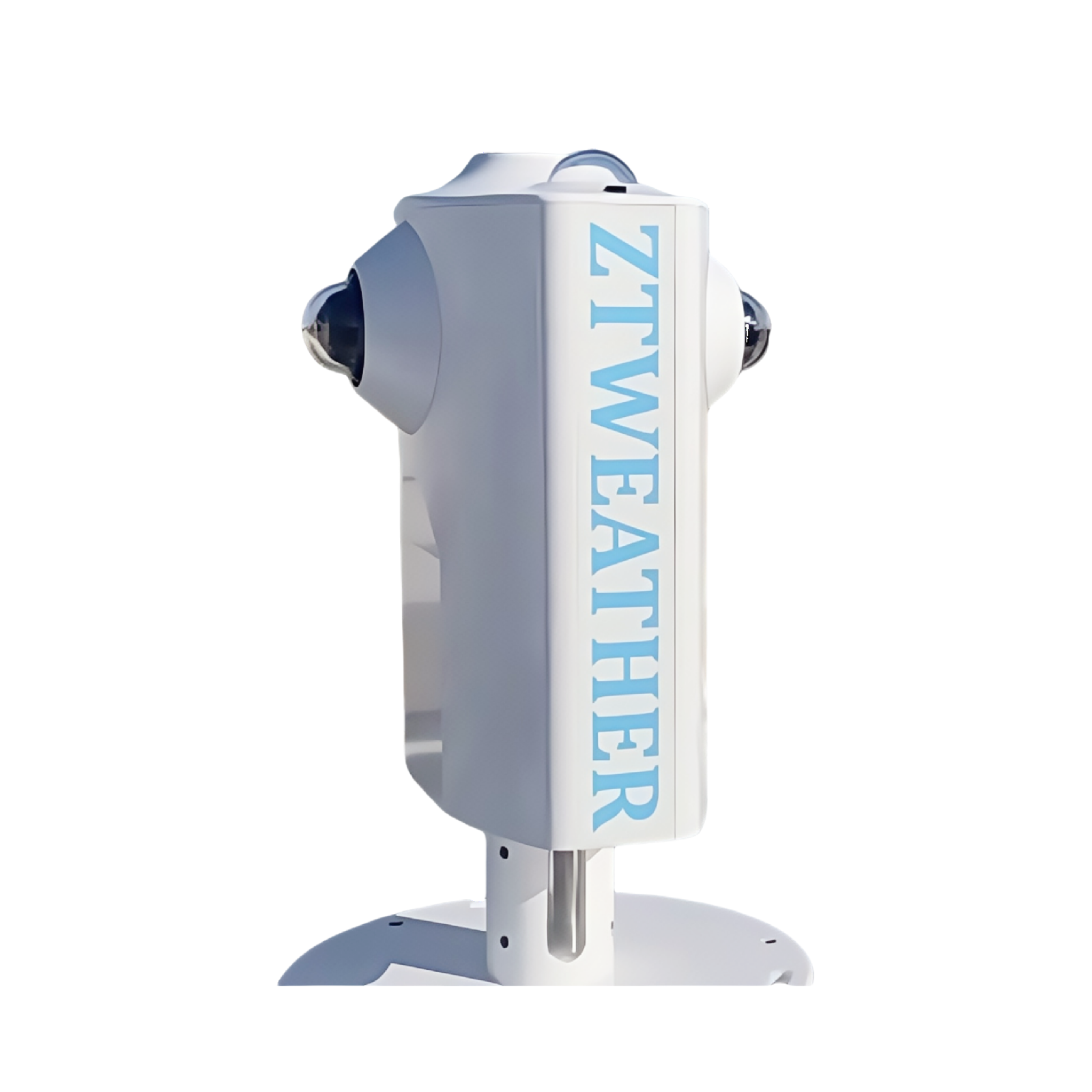

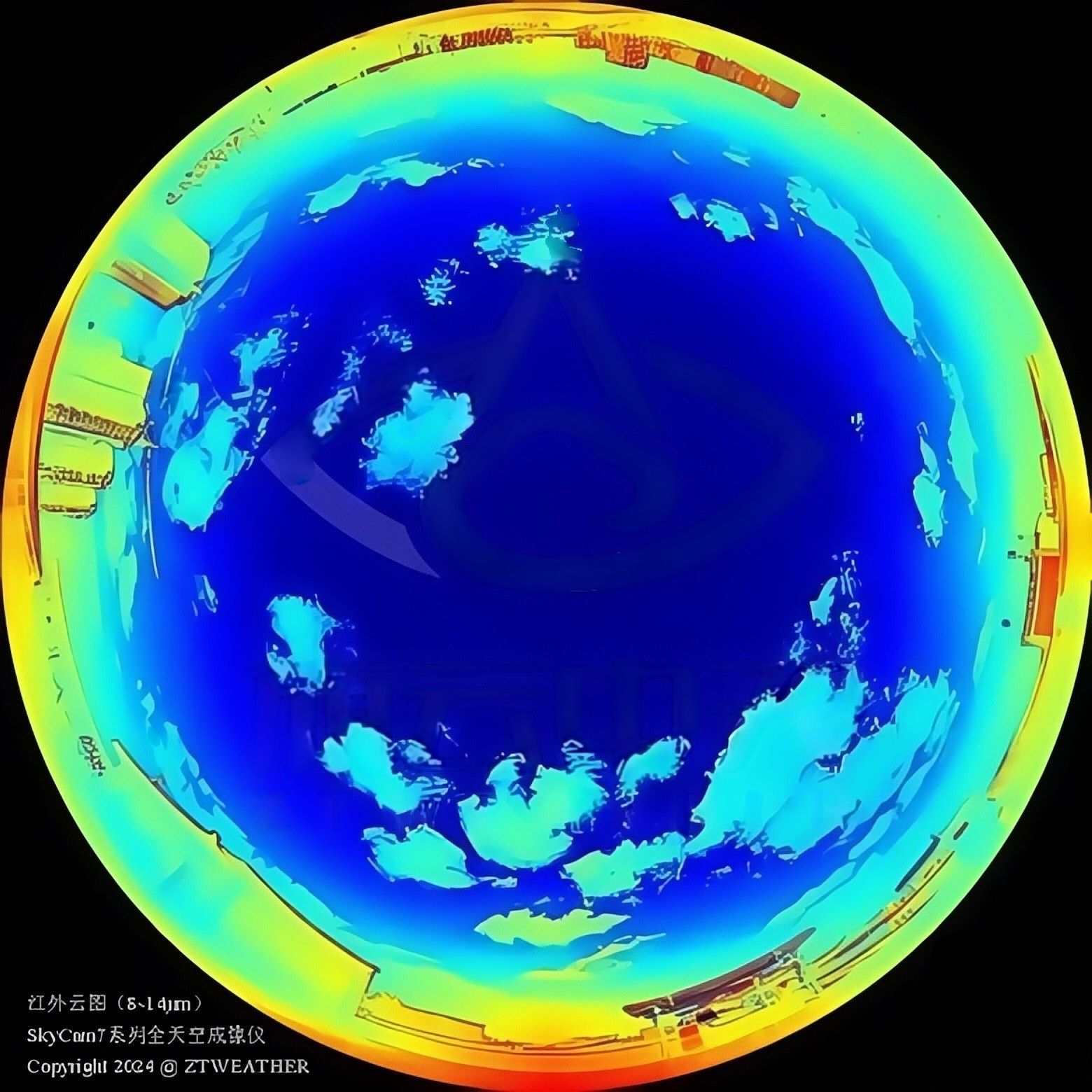

产品照片全天空成像仪 红外云图
产品特点
具备红外和可见光波段,可实现昼夜全天空云况信息记录;
内置电脑主机,无需额外安装工作站;
可组网观测,通过终端远程操作和监控;
功耗低,体积小,重量轻,便于野外安装;
具有防水功能,可用于全天候观测。
产品主要技术参数型号 SkyCam7N 工作时段 夜间
(红外8~14μm)观测指标 红外云量 视场角 180° 图像解析度 1280×1024 图像大小 ~2M 传感器类型 CMOS 图像格式 JPEG 采样频率 可调,≥5分钟 图像输出 16bit RAW > 8bit PNG/HDR 采样频率 可调 操作系统 Windows and Linux 设备接口 以太网/TCP/IP 软件 嵌入式云量自动观测和分析软件 设备操控 内置电脑主机,无需额外安装工作站,可连接网络,通过终端远程操作和监控。 积灰监测 无 积灰监测精度 无 操作温度 -40℃~55℃ 供电及功耗 DC24V@8W,加热功耗<48W 尺寸及重量 20cm(D)*30cm(H),<5kg 防护等级 IP68
软件功能说明
天空成像仪可以根据需要接入网络。通过web浏览器可以非常方便的对天空成像仪运行状态进行监测,并可以随时修改成像仪配置。所拍摄的云图可通过TCP/IP自动上传,并自动计算云量。当网络中断时,所拍云图不会丢失,被自动临时保存在设备存储卡上。当网络恢复通讯后,云图会自动上传至客户服务器上。
1、成像仪管理软件
安装于用户的电脑或者服务器上,用于管理网络中的多个成像仪,对成像仪进行访问、配置、监控运行状态。成像仪系统有多种功能可供选择,快速安装将指引您在几分钟之内对成像仪进行配置,并可将云图传送至指定的FTP服务器。成像仪的配置主要包含以下内容:
基本信息设置:用户可以对成像仪的位置、描述、单位信息和地址等进行自由设置。经度、纬度、海拔高度和时区数据,请尽可能精确的设置这些信息,此数据是成像仪进行云量计算重要参量。
拍摄参数设置:可以设置拍摄的时段、间隔、数据传送方案等。
服务器设置:测试和初始化阶段,我们提供了默认的服务器地址和密码。请首先点击“Test”,如果弹出窗口,并显示FTP,证明工作正常,如果没有成功,请检查防火墙是否阻止的设备连接。之后,您可以对服务器进行任意配置。
网络配置:您可以根据需要更改成像仪的网络地址和类型,我们建议您将成像仪的IP地址设定为固定模式。当您必须将成像仪连接入其他网络时,请重新打开成像仪管理软件,查找并对成像仪的地址进行配置。

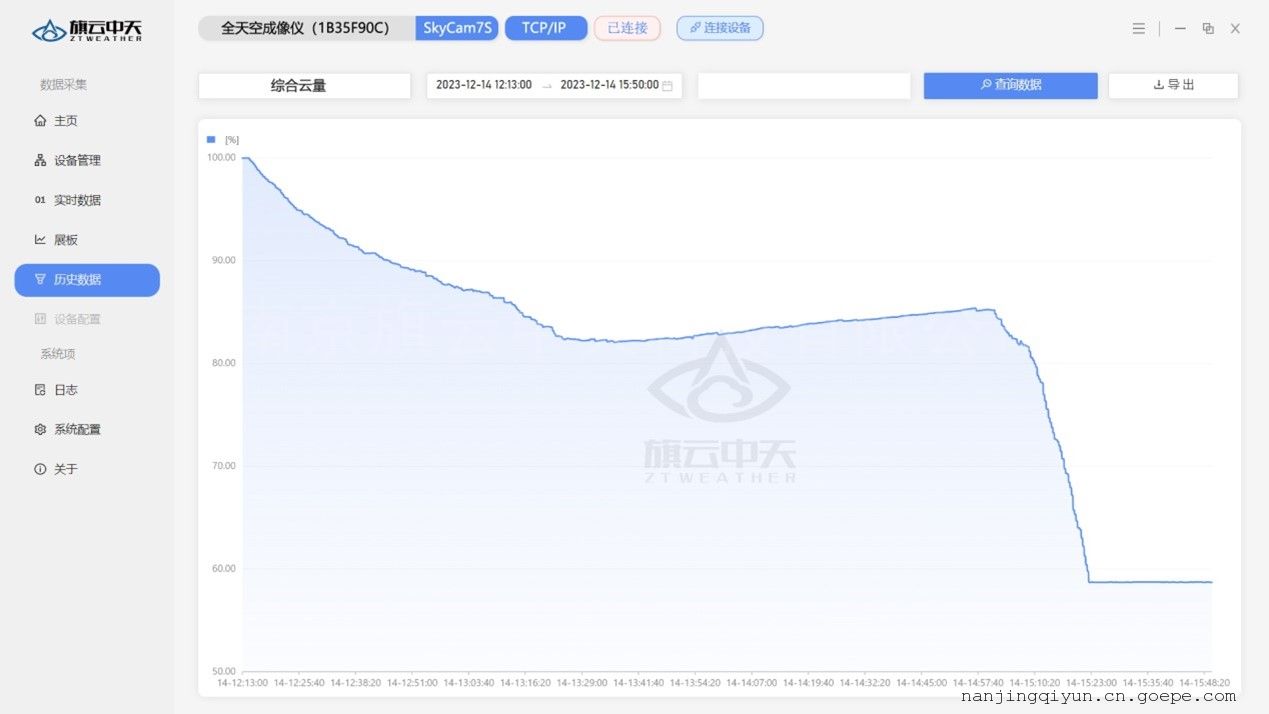

2、云量计算与分析软件

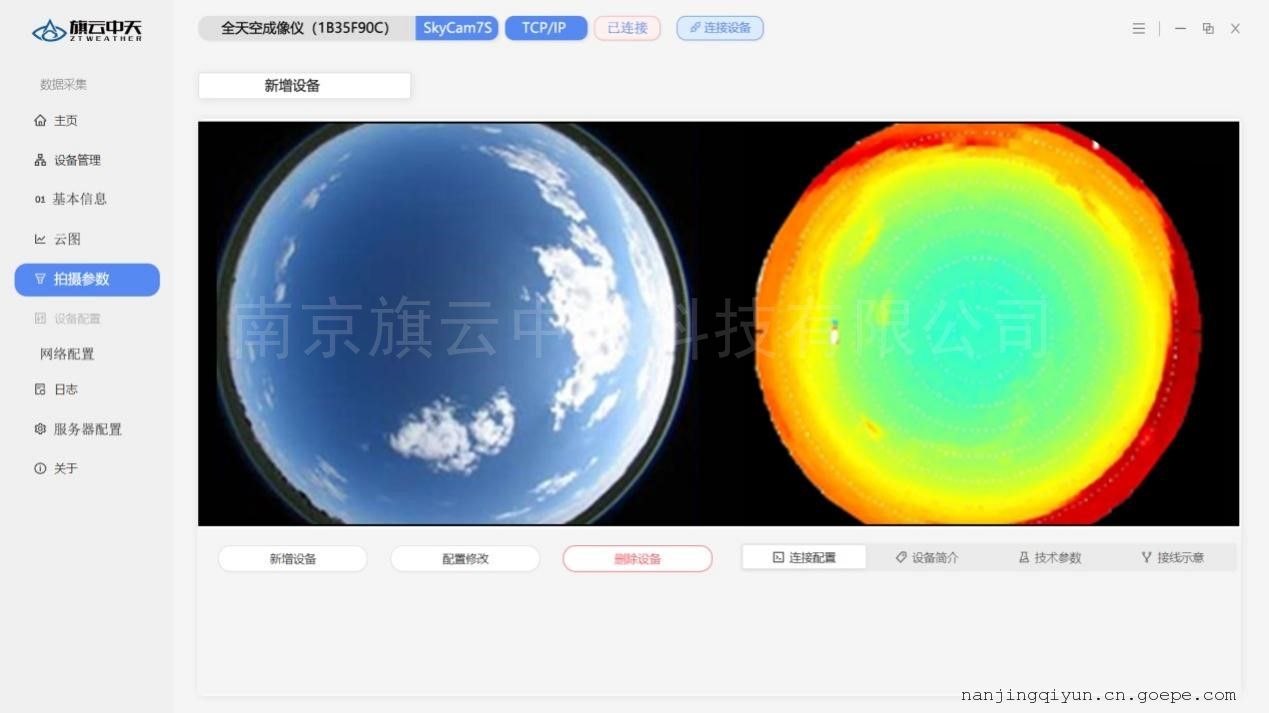

天空成像仪嵌入式软件,对自动处理和分析云量信息。通过网络登录天空成像仪后,显示如下主界面:
光功率预报
云是影响地表辐射的主要变量,其精准监测对于光伏发电量评估、提高气象预报精度和发电功率精度、优化运营及调度至关重要。
基于天空成像仪的云图侧重于监测局部地区的云厚度和分布,还可以结合图像处理、计算机视觉技术、气象模型进行云预测,具有观测点灵活、图像信息丰富的优点,为自动云图分类和预报算法的发展提供了基础, 可有效支撑光伏电站太阳辐射预报和光功率预报等,是目前监测云量的主要工具之一。
-
